一、混凝土的工作性能
混凝土澆筑時的工作性能主要包括和易性、流動性和保水性,目前普遍采用的評價指標為坍落度。
因高層建筑的豎向結構(墻、柱等)鋼筋較密,為保證混凝土能在振搗下充滿模板,故泵送混凝土出口處的坍落度不宜小于150mm,且具有良好的和易性和保水性。和易性主要通過目測,目測漿體應將石子包裹,石子不露出、不散開;若混凝土噴出一半就散開,說明和易性不好。若噴到地面時砂漿飛濺嚴重,說明坍落度太大。
由于混凝土在運輸過程中及泵管內輸送時,坍落度會有一定的損失,故混凝土完成預拌運出攪拌站時、混凝土入泵時的坍落度應適當大于泵管出口處的坍落度。具體大小要根據具體情況而定,如攪拌站與工地的距離、施工時的溫度和濕度、工地現場管道的布置方式(管道長度、泵送高度、轉彎的個數等)坍落度損失較大時,應適當加大入泵的坍落度。
二、混凝土的泵送
2.1泵機
混凝土泵機分為車載式和固定式。因車載式泵機所配置的移動布料桿長度最多約為40余米,故高層建筑混凝土澆筑都采用固定式泵機。
混凝土泵按構造原理可分為擠壓式和柱塞式兩種。高層建筑混凝土泵送一般采用柱塞式混凝土泵機。該型泵機的優點是工作壓力大,排量大,輸送距離長。泵機的壓力一般可達5MPa,水平輸送距離達600m,垂直輸送距離為150m,高壓泵的壓力
可達19MPa,垂直輸送距離達250m。混凝土缸筒的使用壽命可達50000m3。
2.2管道的選擇和布置
混凝土輸送管是由無縫鋼管制成。高層建筑泵送混凝土一般采用6~8mm厚壁管。管徑常用100mm、125mm、150mm三種,常用的管長有0.5m、1.0m、3.0m等。除鋼管外,還有出口處用的軟管,以利混凝土澆筑和布料。
泵機和管道的布置應按施工組織方案進行,一般須注意以下幾點:
①泵機的布置位置應選擇在基礎穩固、周邊開闊有利于混凝土運輸車開行和??康牡胤健1霉芤矐糜诜€(wěn)固的鋼管支架上,有需要的地方還應加墊枕木以減少震動。
②垂直管的位置,應選擇與泵機較短的直線水平距離,該距離不宜小于泵送高度的l/4且一般不小于20m。建筑結構上為垂直管留設的孔洞應選取在結構受力較小的板上,有必要的還須在洞口周邊采取結構加強措施。
③彎管與垂直管應與建筑結構每3m緊固連接,不得有顫動或晃動,否則影響泵送效果。
④泵管的管徑變化,一般宜從150—125—100逐步過渡,采用變徑管相連,變徑管的過渡長度分別不宜小于500mm和1500mm。
⑤逆流閥宜裝在離泵機出口5m左右的水平管道上;
2.3混凝土布料機
混凝土布料機是混凝土輸送至澆筑面時,為方便攤鋪混凝土并澆灌入模的一種專用設備,按構造分為移置式布料機、固定式布料機和泵車附裝布料機等。
移置式布料機被廣泛用于高層建筑的混凝土澆筑施工。該種布料機可置于混凝土澆筑工作樓層上,它由兩節臂架輸送管、轉動支座、平衡臂、平衡重、底架及支腿組成。它具有構造簡單、人力操縱,使用方便和造價低等優點。由于移置式布料桿重量小、結構簡單,可用塔吊移至不同的施工部位,非常適合于多棟高層建筑流水作業的需要。

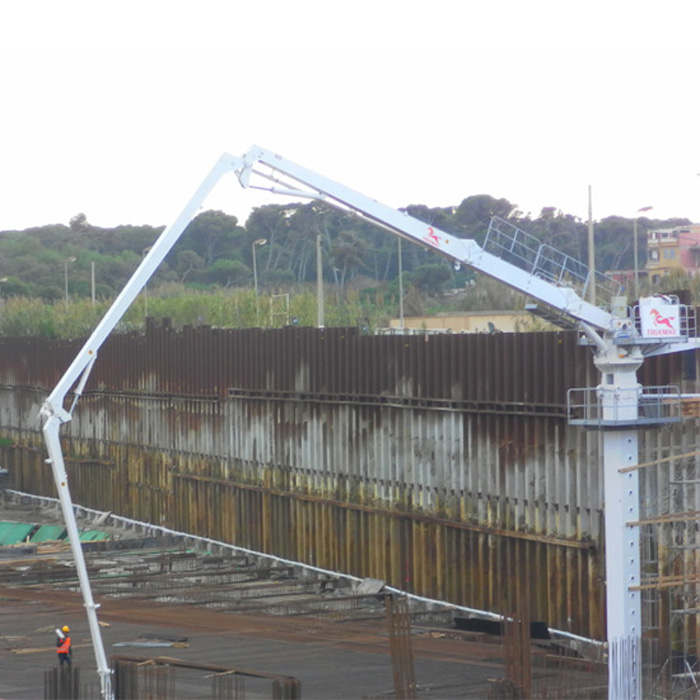

固定式布料機可裝設在建筑物內部電梯井處或安裝于建筑物的外圍,隨施工進度逐層向上爬升,可用于安裝了整體提升式腳手架的高層建筑。
泵車附裝布料機垂直輸送高度一般不超過30m,僅用于基礎及30m以下的建筑結構混凝土施工。
