混凝土泵車臂架結構分析及疲勞壽命研究

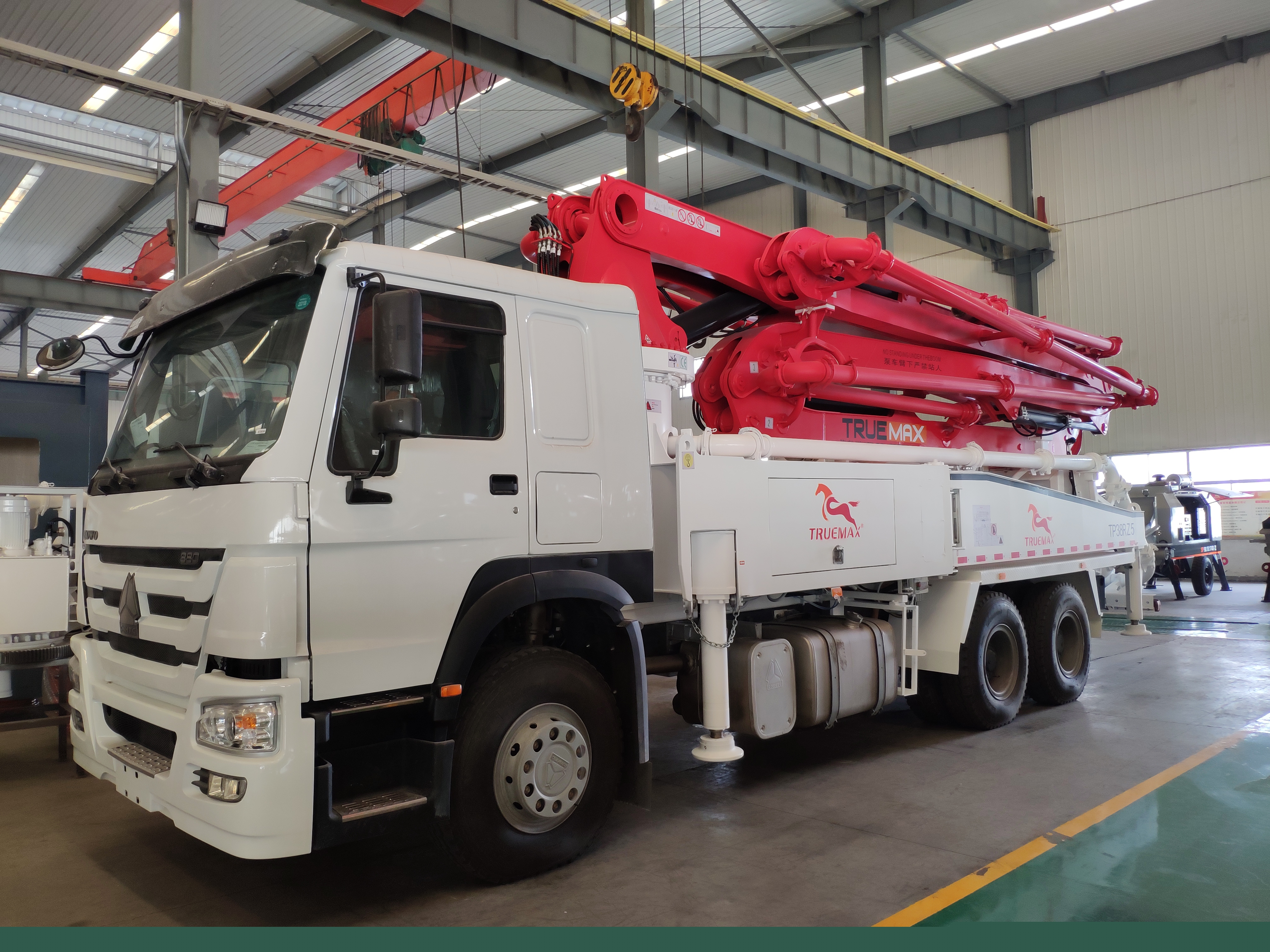

國家近些年對基礎設施建設投入越來越大，在建設過程中,混凝土泵車的優勢得以體現，澆筑速度快，機動靈活，環保性能好,自動化程度高，這些優點使其越來越多的被應用在建筑施工中，已經成為一種不可或缺的施工設備。臂架系統是混凝土泵車的主要部件，混凝土泵車澆筑時主要依靠臂架系統將混凝土泵送至布料地點。臂架系統的強度和剛度直接影響泵車的使用壽命以及泵車的產品性能。臂架結構的合理性直接影響混凝土泵車整車的工作性能和作業穩定性。因此,對臂架系統的強度和剛度進行分析是十分必要的，掌握臂架的強度剛度的變化規律，可以對今后的臂架系統的設計及優化改進起到一定的指導作用，也可以促進提高混凝土泵車的產品性能。以TP38RZ5型混凝土泵車臂架為研究對象，對其進行結構分析及疲勞壽命研究。在HYPERMESH中對混凝土泵車臂架的幾何模型進行處理，得到臂架結構的有限元模型，輸入相關有限元信息。在各節臂有限元模型建立完成后，利用ANSYS參數化語言APDL對模型進行組裝，并對模型施加約束和載荷。在ANSYS中對混凝土泵車臂架進行多工況計算，有限元計算分析類型包括，靜力計算， 非線性靜力計算，模態計算及疲勞壽命計算。對靜力計算結果進行分析，著重觀察各節臂在zui大應力工況下的應力分布，從而得知臂架結構的應力集中區域和設計薄弱環節，并針對危險工況進行幾何非線性靜力計算，為臂架系統的優化改進提供一定的參考數據。對臂架系統進行模態分析，能夠得到危險工況時臂架結構的固有頻率和振型，也可以為改進臂架振動，避免共振，提供相應理論數據。對臂架疲勞壽命的研究，側重于在改變臂架結構的強度的前提下，疲勞壽命的變化。信瑞重工對臂架結構進行了應變測試實驗，利用動態測試儀和電阻應變片對臂架結構進行應力應變測試。把測試得到的結果進行整理，與有限元計算分析結果進行比較，從而得到有限元分析計算值與實驗測試值之間的相對偏差和絕對偏差， 以此為依據，校驗有限元計算結果的準確性。綜上所述，信瑞對混凝土泵車臂架結構進行了建模分析，進行了多工況下的強度和剛度計算，模態分析，以及強度變化對疲勞壽命的影響的相關研究。并把有限元結果和實驗測試結果進行對比分析，校驗有限元結果的準確性，所得結果是否可以為以后的改進設計提供依據和參考，從而提高混凝土泵車臂架結構的整體性能。
